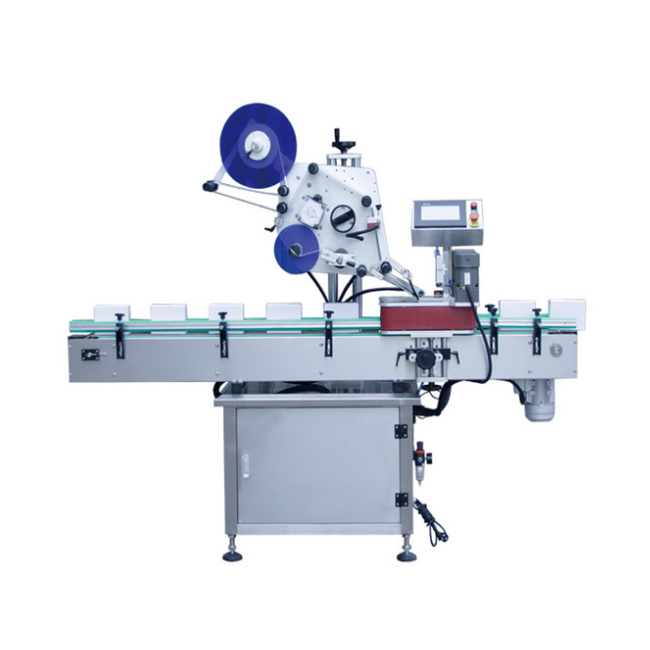

Босоо хэлбэрийн автомат дугуй дугуй савны шошго машин

Энэхүү машин нь дугуй хэлбэртэй сав, хэрэглээний нарийвчилсан тайлбарыг дараах хүснэгтийн дагуу байрлуулах боломжтой.

Асуудал	Хэрэглээний тодорхойлолт
Хэрэглэх боломжтой сав	Дараахь хувилбаруудыг нэг машинаар сонгож болно. 1) Дугуй сав, тухайлбал дугуй сав 2) Дугуй нумын хэсэгтэй сав гэх мэт дугуй гадаргуу
Холбогдох шошгоны төрөл	Өөрөө наалддаг шошго 1) Стандартын хувьд ил тод бус 2) Нэмэлт байдлаар ил тод
Шошгоны дугаар	1) 1 шошго 2) Нэг шошгон дээр хэвлэсэн 2 шошго

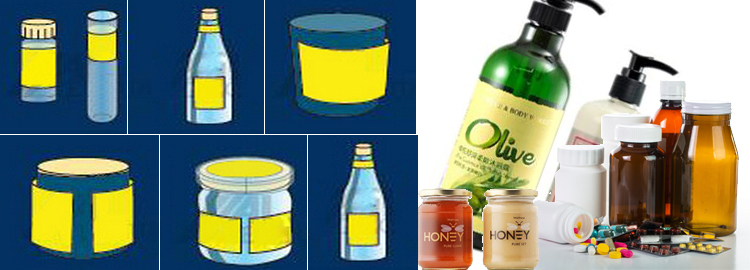

Савны лавлагааны хэв маягийг дор харуулав.

Стандарт шинж чанарууд

• Дугуй нуман, дохио эсвэл давхар шошго бүхий контейнер, контейнерт тохиромжтой

• Зэвэрдэггүй ган 304 ба өндөр зэрэглэлийн хөнгөн цагааны хайлшийг угсармал байгууламж болгон ашиглаж байна

• Өвөрмөц шошготой толгойнууд нь шошгыг чангалж, чангалж илүү тогтвортой болгодог. Шошгоны нарийвчлалыг баталгаажуулна уу.

• Мэргэжлийн шошго төхөөрөмж нь шошгоны чанарыг сайжруулдаг. Үрчлээс, бөмбөлөг үүсэхгүй байхын тулд. Мөн давхцах битүүмжлэл.

• Шалгалт тохируулгын хэмжээ нь хэлбэр дүрслэхэд тохиромжтой төхөөрөмж юм

• Ухаалаг ажиллагаа, бэрхшээлтэй буудлагад хүрэхийн тулд PLC болон мэдрэгчтэй дэлгэцийн HMI удирдлагатай

• Ухаалаг удирдлага, ямар ч шошго байхгүй, гэрэл зургийн автомат залруулгагүй

Нэмэлт шинж чанарууд

• Ил тод танигч мэдрэгч

• Код бар бар онлайн хэвлэх

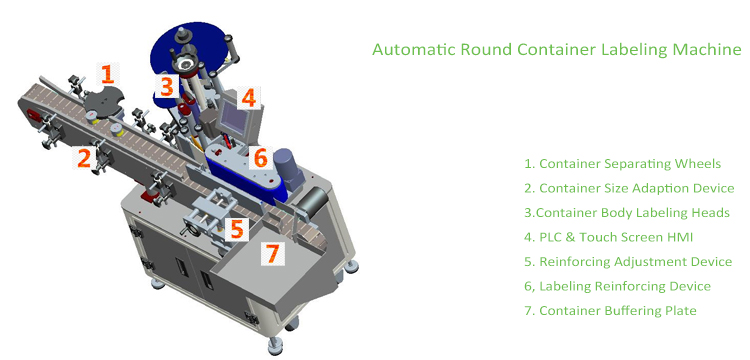

Мэдрэгчтэй дэлгэцийн HMI-ээр дамжуулж буй PLC параметрийн дагуу конвейераар дамждаг процесс. Савыг тусгаарлагч дугуй,. Контейнер ба шошгыг илрүүлэх системээр sychonize хийвэл контейнер нь шошгоны толгойнуудын дагуу зөв тэмдэглэгээ авдаг. Шошгоны арматурын төхөөрөмж нь эцсийн алхам болох шошгоны чанарыг баталгаажуулна.

Машины загвараас бусад тохиолдолд гол бүрэлдэхүүн хэсгүүдийн тохируулга нь машин эсвэл системийн чанарыг тодорхойлох болно. Доорх гол бүрэлдэхүүн хэсгүүдийн богино жагсаалт тохиргоог хийнэ.

Үгүй шүү	Бүрэлдэхүүн хэсгүүд	Материал / Богино жагсаалт
1	Програмчлагдсан логик контроллер	Delta, Siemens, Mitsubishi, Panosonic
2	Мэдрэгчтэй дэлгэц	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo мотор	Teco, Delta, Panosonic, Leadshine
4	Давтамжийн хөрвүүлэгч	Delta, Schneider, Leadshine
5	Цахилгаан гол бүрэлдэхүүн хэсэг	Шнайдер, Чинт, Ls, хөвөгч авдар
6	Түлхүүр хамгаалах, буухиа	Шнайдер, Делики
7	Цилиндр, шүүлтүүр	Airtac, SMC
8	Фото зургийн мэдрэгч	Autonics, Keyence, Leuze, Panosonic, Datalogic

Каталог 1J-x-xxxxx
Хяналтын арга	Автомат
Шошгоны тоо	1-р стандарт эсвэл ижил шошгон дээр хэвлэсэн 2 шошгыг
Шошгоны ил тод байдал	Ил тод бус
Наалдамхай	Өөрөө наалддаг
Кодлох / хэвлэх машин	Орхих
Шошгоны өргөн	15-150 мм - Арын цаасыг оруулна
Шошгоны урт	20-340 мм байна
Шошгоны хурд	Ердийн моторын хувьд 30-80 ширхэг / мин Servo моторын хувьд 40-120 ширхэг / мин
тэсвэр тэвчээр гэсэн тэмдэглэгээ	+/- 1мм
Савны диаметр	25-100 мм байна
Гаднах диаметр	280мм-Макс
Булангийн дотоод диаметр	76мм байна
Стандарт хурд	Servo мотор: 5 ~ 25м / мин Алхах мотор: 5 ~ 19м / мин
Агаарыг шахах шаардлагатай	Хэрэглэх боломжгүй
Агаарын хэрэглээ	Хэрэглэх боломжгүй
Эрчим хүчний шаардлага	AC 220V 50 / 60HZ
Цахилгаан эрчим хүчний хэрэглээ	0.53кВт
Ойролцоо жин (цэвэр)	185 кг
Хэмжээ ('мм)	1950 * 1100 * 1300 мм

Практик дээр зах зээл дээрх энгийн машинтай харьцуулбал бид дараахь хүснэгтэд заасны дагуу дэлгэрэнгүй мэдээлэл, давуу талыг илүү анхаарч үздэг.

Зорилтот шошго	Манай Зураг төсөл
Үрчлээ байхгүй	Шошгоны оновчтой хөтөч төхөөрөмж орно a) Шошгоныг чиглүүлэх, татах б) Шошгоны хурцадмал байдлыг хадгалах, в) шошгыг ялгах үйл явц
Хөөс байхгүй	Зөв зохистой шошго, арматурын төхөөрөмж
Нарийвчлалтай шошго	a) Өндөр чанар, байрлалыг тохируулах боломжтой шошго илрүүлэх мэдрэгч б) Савны байрлалыг тохируулах төхөөрөмж в) Шошгоны синхрончлолын хяналт
Уян хатан ажиллагаа	a) Дөрөө удирдах / Автомат илрүүлэх б) Ганц эсвэл давхар шошго в) Код хэвлэлтийг нэгтгэж болно d) PLC-ийн уян хатан програмчлал д) Богино холболт, хэт ачаалал гэх мэт шаардлагатай хамгаалалт

Баримт бичиг

Бүтээгдэхүүнээ хялбархан ойлгох боломжийг олгохын тулд ordr дээр худалдан авалт хийхдээ дараахь баримт бичгийг авах боломжтой боловч хязгаарлагдахгүй.

Үгүй шүү	Баримт бичиг	Код	Тайлбар
1	Бүтээгдэхүүн сонгох гарын авлага	SG	Төслийн суурь, параметрүүд болон бусад үйлчлүүлэгчийн шаардлагыг багтаасан Селекцийн гарын авлагын санал хүсэлтийн дагуу үйлчлүүлэгчдэд тохирох бүтээгдэхүүнийг сонгох, өөрчлөх.
2	Бүтээгдэхүүний танилцуулга	РР	Үйлчлүүлэгчид бүтээгдэхүүний тоймыг ойлгох боломжийг олгохын тулд Үндсэн онцлог, хэрэглээ, барилга, ердийн бүтээгдэхүүн, зөвшөөрөл, нэмэлт шинж чанаруудын хэсгийг хамардаг.
3	Суулгах заавар	ДАХЬ	Тоног төхөөрөмжийг суурилуулах алхамыг тайлбарлаж, ашиглалтад оруулах зааврыг оруулаарай
4	Хэрэглэгчийн заавар	ӨМ	Ашиглалт, засвар үйлчилгээ, Trouble Shooting-ийн агуулгыг хамрах

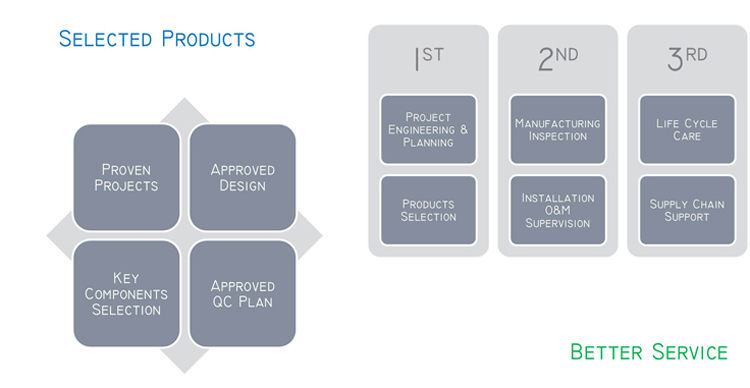

Бидний үйлчилгээ

Өөрчлөлт

Өөрчлөлтийн философи

Үзүүлж буй бүтээгдэхүүн нь таны шаардлагыг бүрэн хангаж чадахгүй байгаа тул бидний бодит хэрэгцээг тохируулах, сул зогсолтын хүчин чадал, функцийг багасгах бидний философи юм. Үйл ажиллагаа, өртөг тэнцвэртэй бүтээгдэхүүнийг танд хүргэх. Тохируулга хийхдээ дараахь хүчин зүйлийг харгалзан үзнэ.

• Ил тод танигч мэдрэгч

• Код бар бар онлайн хэвлэх

Сонгох гарын авлага

Сонгон шалгаруулах гарын авлага худалдаанд гарах боломжтой тул бүтээгдэхүүн сонгох, өөрчлөх дэмжлэг авахын тулд бидэнтэй холбоо бариарай.

Мэдэгдэл

• Энэ профайлд үзүүлсэн зургууд нь шинэ, өөрчлөгдсөн загвараар бүтээгдхүүний хүрээг хамардаг
• Баримт бичиг их хэмжээгээр шинэчлэгдэж байгаа тул энэ танилцуулгад оруулсан мэдээлэл цаг тухайд нь шинэчлэгдэхгүй байх тул хамгийн сүүлийн хувилбарыг авахын тулд манай үйлчилгээний төвтэй холбогдоно уу.
• Энэ профайлд байгаа нэмэлт, ишлэл нь ишлэлийн нэмэлт тайлбарын дагуу гарч ирнэ
