T босоо хэлбэрийн автомат дугуй дугуй контейнер бүхий шошго машин

Энэхүү машин нь дугуй хэлбэртэй сав, хэрэглээний нарийвчилсан тайлбарыг дараах хүснэгтийн дагуу байрлуулах боломжтой.

АсуудалХэрэглээний тодорхойлолт
Хэрэглэх боломжтой савДараахь хувилбаруудыг нэг машинаар сонгож болно.

1) Дугуй сав гэх мэт дугуй сав

2) Дугуй нуман хэсэг бүхий контейнер гэх мэт дугуй гадаргуу

Холбогдох шошгоны төрөлӨөрөө наалддаг шошго

1) Стандартын дагуу тунгалаг бус

2) Сонгосон байдлаар ил тод

Шошгоны дугаар1) 1 шошго

2) Нэг шошгоны өнхрүүл дээр хэвлэсэн 2 шошго



Савны лавлагааны хэв маягийг дор харуулав.



T босоо хэлбэрийн автомат дугуй дугуй контейнер бүхий шошго машин



Стандарт шинж чанарууд



• Дугуй нуман, дохио эсвэл давхар шошго бүхий контейнер, контейнерт тохиромжтой

• Зэвэрдэггүй ган 304 ба өндөр зэрэглэлийн хөнгөн цагааны хайлшийг угсармал байгууламж болгон ашиглаж байна

• Өвөрмөц шошготой толгойнууд нь шошгыг чангалж, чангалж илүү тогтвортой болгодог. Шошгоны нарийвчлалыг баталгаажуулна уу.

• Мэргэжлийн шошгоны төхөөрөмж нь шошгоны чанарыг сайжруулдаг. Үрчлээ, бөмбөлөг байхгүй эсэхийг баталгаажуулах. Мөн давхцлын хатуу байдал.

• Шалгалт тохируулгын хэмжээ нь хэлбэр дүрслэхэд тохиромжтой төхөөрөмж юм

• Ухаалаг ажиллагаа, бэрхшээлтэй буудлагад хүрэхийн тулд PLC болон мэдрэгчтэй дэлгэцийн HMI удирдлагатай

• Ухаалаг удирдлага, ямар ч шошго байхгүй, гэрэл зургийн автомат залруулгагүй



 Нэмэлт шинж чанарууд



• Ил тод танигч мэдрэгч

• Код бар бар онлайн хэвлэх



Мэдрэгчтэй дэлгэцийн HMI-ээр дамжуулж буй PLC параметрийн дагуу конвейераар дамждаг процесс. Савыг тусгаарлагч дугуй,. Контейнер ба шошгыг илрүүлэх системээр sychonize хийвэл контейнер нь шошгоны толгойнуудын дагуу зөв тэмдэглэгээ авдаг. Шошгоны арматурын төхөөрөмж нь эцсийн алхам болох шошгоны чанарыг баталгаажуулна.

Машины загвараас бусад тохиолдолд гол бүрэлдэхүүн хэсгүүдийн тохируулга нь машин эсвэл системийн чанарыг тодорхойлох болно. Доорх гол бүрэлдэхүүн хэсгүүдийн богино жагсаалт тохиргоог хийнэ.



Үгүй шүүБүрэлдэхүүн хэсгүүдМатериал / Богино жагсаалт
1Програмчлагдсан логик контроллерDelta, Siemens, Mitsubishi, Panosonic
2Мэдрэгчтэй дэлгэцWeinview, Siemens, Delta, Kinco, Panosonic
3Stepper / Servo моторTeco, Delta, Panosonic, Leadshine
4Давтамжийн хөрвүүлэгчDelta, Schneider, Leadshine
5Цахилгаан гол бүрэлдэхүүн хэсэгШнайдер, Чинт, Ls, хөвөгч авдар
6Түлхүүр хамгаалах, буухиаШнайдер, Делики
7Цилиндр, шүүлтүүрAirtac, SMC
8Фото зургийн мэдрэгчAutonics, Keyence, Leuze, Panosonic, Datalogic



Каталог 1J-x-xxxxxТ-21100
Хяналтын аргаАвтомат
Шошгоны тоо1-р стандарт эсвэл ижил шошгон дээр хэвлэсэн 2 шошгыг
Шошгоны ил тод байдалИл тод бус
НаалдамхайӨөрөө наалддаг
Кодлох / хэвлэх машинОрхих
Шошгоны өргөн15-150 мм - Арын цаасыг оруулна
Шошгоны урт20-340 мм байна
Шошгоны хурдЕрдийн моторын хувьд 30-80 ширхэг / мин

Servo моторын хувьд 40-120 ширхэг / мин

тэсвэр тэвчээр гэсэн тэмдэглэгээ+/- 1мм
Савны диаметр25-100 мм байна
Гаднах диаметр280мм-Макс
Булангийн дотоод диаметр76мм байна
Стандарт хурдServo мотор: 5 ~ 25м / мин

Алхах мотор: 5 ~ 19м / мин

Агаарыг шахах шаардлагатайХэрэглэх боломжгүй
Агаарын хэрэглээХэрэглэх боломжгүй
Эрчим хүчний шаардлагаAC 220V 50 / 60HZ
Цахилгаан эрчим хүчний хэрэглээ0.53кВт
Ойролцоо жин (цэвэр)185 кг
Хэмжээ ('мм)1950 * 1100 * 1300 мм

Практик дээр зах зээл дээрх энгийн машинтай харьцуулбал бид дараахь хүснэгтэд заасны дагуу дэлгэрэнгүй мэдээлэл, давуу талыг илүү анхаарч үздэг.

Зорилтот шошгоМанай Зураг төсөл
Үрчлээ байхгүйШошгоны оновчтой хөтөч төхөөрөмж орно

a) Шошго чиглүүлж, татах

б) Шошгоны хурцадмал байдлыг хадгалах,

в) шошгыг тусгаарлах үйл явц

Хөөс байхгүйЗөв зохистой шошго, арматурын төхөөрөмж
Нарийвчлалтай шошгоa) Өндөр чанар, байрлалд тохируулж болох шошго илрүүлэх мэдрэгч

b) Контейнер позитон тохируулах төхөөрөмж

c) Шошгоны синхрончлолын хяналт

Уян хатан ажиллагааa) Дөрөө хянах / Автоматаар илрүүлэх

б) Дан буюу давхар шошго

c) Код хэвлэх ажлыг нэгтгэж болно

d) PLC-ийн уян хатан програмчлал

д) Шаардлагатай хамгаалалт, богино холболт, хэт ачаалал гэх мэт



Баримт бичиг

Бүтээгдэхүүнээ хялбархан ойлгох боломжийг олгохын тулд ordr дээр худалдан авалт хийхдээ дараахь баримт бичгийг авах боломжтой боловч хязгаарлагдахгүй.



Үгүй шүүБаримт бичигКодТайлбар
1Бүтээгдэхүүн сонгох гарын авлагаSGТөслийн суурь, параметрүүд болон бусад үйлчлүүлэгчийн шаардлагыг багтаасан Селекцийн гарын авлагын санал хүсэлтийн дагуу үйлчлүүлэгчдэд тохирох бүтээгдэхүүнийг сонгох, өөрчлөх.
2Бүтээгдэхүүний танилцуулгаРРҮйлчлүүлэгчид бүтээгдэхүүний тоймыг ойлгох боломжийг олгохын тулд Үндсэн онцлог, хэрэглээ, барилга, ердийн бүтээгдэхүүн, зөвшөөрөл, нэмэлт шинж чанаруудын хэсгийг хамардаг.
3Суулгах зааварДАХЬТоног төхөөрөмжийг суурилуулах алхамыг тайлбарлаж, ашиглалтад оруулах зааврыг оруулаарай
4Хэрэглэгчийн зааварӨМАшиглалт, засвар үйлчилгээ, Trouble Shooting-ийн агуулгыг хамрах

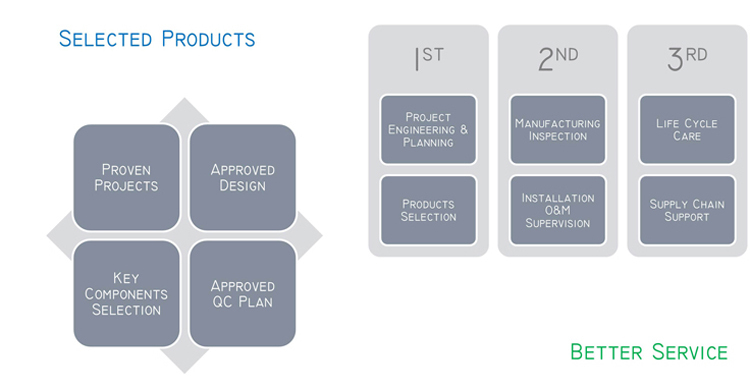

Бидний үйлчилгээ

T босоо хэлбэрийн автомат дугуй дугуй контейнер бүхий шошго машин



Өөрчлөлт



Өөрчлөлтийн философи



Үзүүлж буй бүтээгдэхүүн нь таны шаардлагыг бүрэн хангаж чадахгүй байгаа тул бидний бодит хэрэгцээг тохируулах, сул зогсолтын хүчин чадал, функцийг багасгах бидний философи юм. Үйл ажиллагаа, өртөг тэнцвэртэй бүтээгдэхүүнийг танд хүргэх. Тохируулга хийхдээ дараахь хүчин зүйлийг харгалзан үзнэ.



• Ил тод танигч мэдрэгч

• Код бар бар онлайн хэвлэх





Сонгох гарын авлага



Сонгон шалгаруулах гарын авлага худалдаанд гарах боломжтой тул бүтээгдэхүүн сонгох, өөрчлөх дэмжлэг авахын тулд бидэнтэй холбоо бариарай.



Мэдэгдэл

  • Энэ профайлд үзүүлсэн зургууд нь шинэ, өөрчлөгдсөн загвараар бүтээгдхүүний хүрээг хамардаг
  • Баримт бичиг их хэмжээгээр шинэчлэгдэж байгаа тул энэ танилцуулгад оруулсан мэдээлэл цаг тухайд нь шинэчлэгдэхгүй байх тул хамгийн сүүлийн хувилбарыг авахын тулд манай үйлчилгээний төвтэй холбогдоно уу.
  • Энэ профайлд байгаа нэмэлт, ишлэл нь ишлэлийн нэмэлт тайлбарын дагуу гарч ирнэ
