Автомат дугуй лонхны ороосон шошго

Дугуй лонхны шошгоны автомат машин

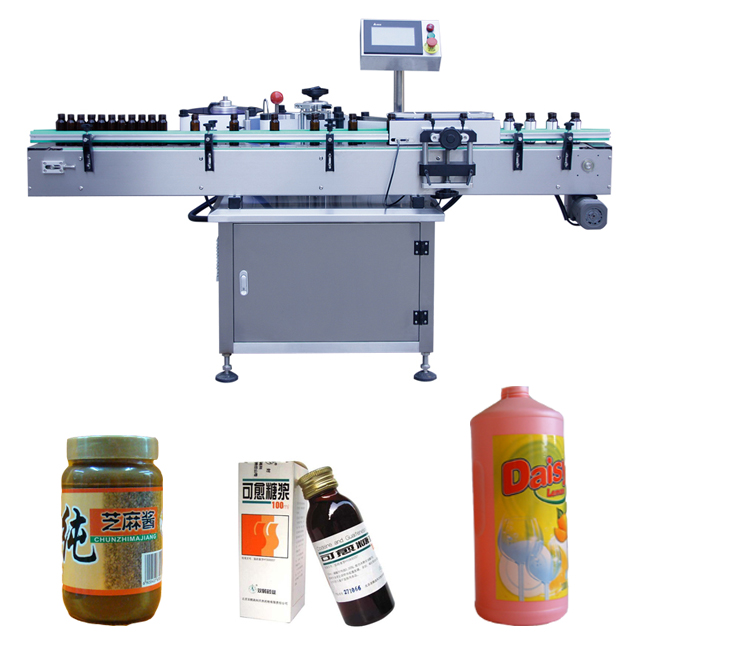

1-Хэрэглэх боломжтой шил

NP-RL Автомат дугуй лонх шошго хийх машиныг бас босоо шошго хийх машин гэж нэрлэдэг бөгөөд энэ нь олон төрлийн дугуй шилэн шошго,



Автомат дугуй лонхны ороосон шошго

2-Бөөрөнхий шил хаяглах машины ажлын явц

  • Лонхыг конвейер дээр эсвэл автомат ботте эргэдэг эргүүлэг ашиглан гараар хийнэ
  • Лонхыг ажлын тогтвортой байдлыг хангах үүднээс шил тус бүрийг хооронд нь зайтай байлгах үүднээс шилийг тусгаарлагчаар тусгаарлана
  • Бүх арга хэмжээ нь PLC-ийн хяналтанд байдаг, лонх ба шошгыг автоматаар мэдрэх болно, лонхны хоёр талд автомат шошгыг байрлуулна. Мөн функц бүхий машингүй, савгүй, шошгогүй, шошго байхгүй эсвэл автомат төхөөрөмжгүй бол автомат анхааруулга өгдөг
  • Савыг шошгон дээр түрхсэний дараа шошгон дээр буулгах төхөөрөмж нь шошгыг лонх дээр наана.
  • Дараа нь лонх дараагийн боловсруулалт руу орно

3-Давуу талууд

  • Тогтвортой-Siemens PLC удирдлага, Panasonic servo моторт машиныг тогтвортой ажиллуулах, шошгын нарийвчлалыг тохируулах. Энэ нь өндөр гүйцэтгэл, өндөр үр ашиг юм.
  • Хялбар үйл ажиллагаа -Мэдрэгч дэлгэц нь англи, испани, франц, орос болон бусад аль ч хэл дээр байж болно. Энэ нь хялбар ажиллагаа бөгөөд үйлдвэрлэлийн сав баглаа боодлын шугамыг үйлдвэрлэх бусад машинуудтай холбох боломжтой.
  • Өндөр нарийвчлалтай-+ -0.5-1мм-ийн нарийвчлал.
  • өргөн хэрэглээний хүрээ-Лонхны диаметр нь 25мм-ээс 120мм хүртэл өргөн хэрэглэгддэг бол лонх 25мм өндөртэй. 300мм хүртэл, Хэрэв өөрчлөгдсөн өндөр нь 10мм-150мм, 15мм-300мм-ийн урттай бол биднээс асууна уу.
  • Өндөр хурдтай-Хурдны дээд хэмжээ нь шошгоны хэмжээ, лонхны хэмжээ зэргээс шалтгаалан минут тутамд 150 торт хүрч болно.
  • Европ стандарт -Шошгоны машиныг Тайванийн технологийн CE стандартын дагуу хийдэг.

4-Үндсэн техник

Загвар / техникийн үзүүлэлтүүдNP-RL
Шошгоны хурд (хүн / минут)40-100

(материал, шошгоны хэмжээтэй холбоотой)

Шошгоны нарийвчлал (мм)± 1.0 мм байна

(материал, шошгоны хэмжээг тооцохгүй болно)

Шошгоны хэмжээ (мм)(L) 20-280 мм (H) 30-144 мм
Материалын хэмжээ (мм) Φ20-φ100 мм (H) 40-200 мм байна
Дотор нь өнхрөх (мм)φ76мм байна
Эргэлдэх гадна диаметр (мм)Хамгийн их: Φ350 мм
Машины хэмжээ (мм)(L) 2000 * (W) 850 * (H) 1450 (мм)
Цахилгаан хангамжAC220V 50Hz / 60Hz 1500W

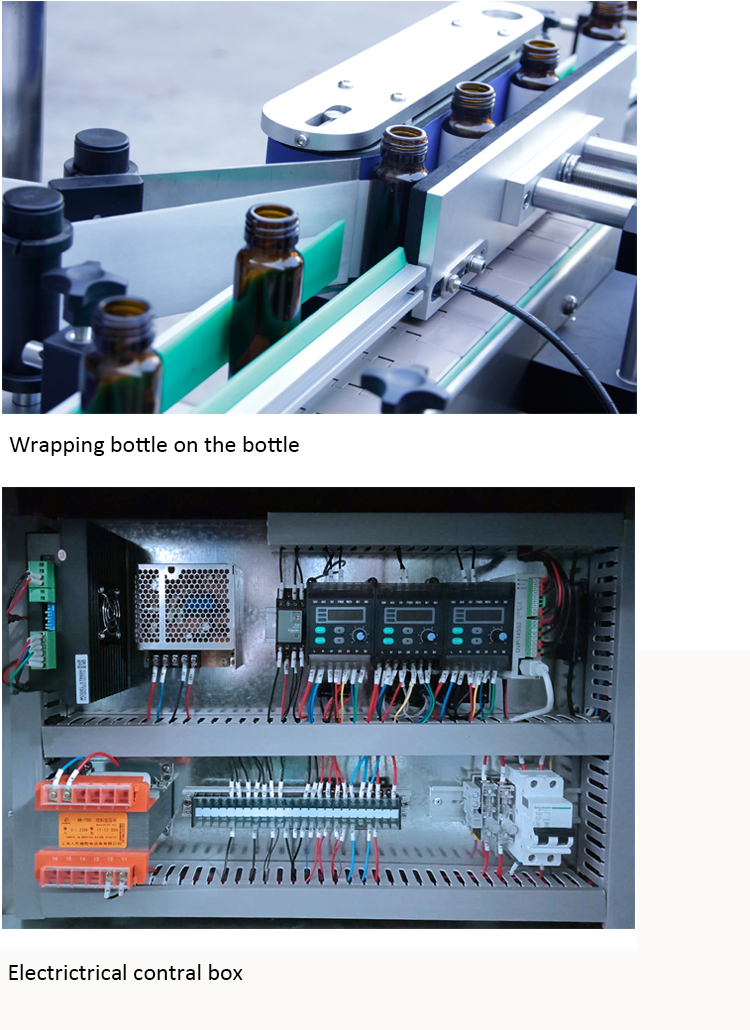

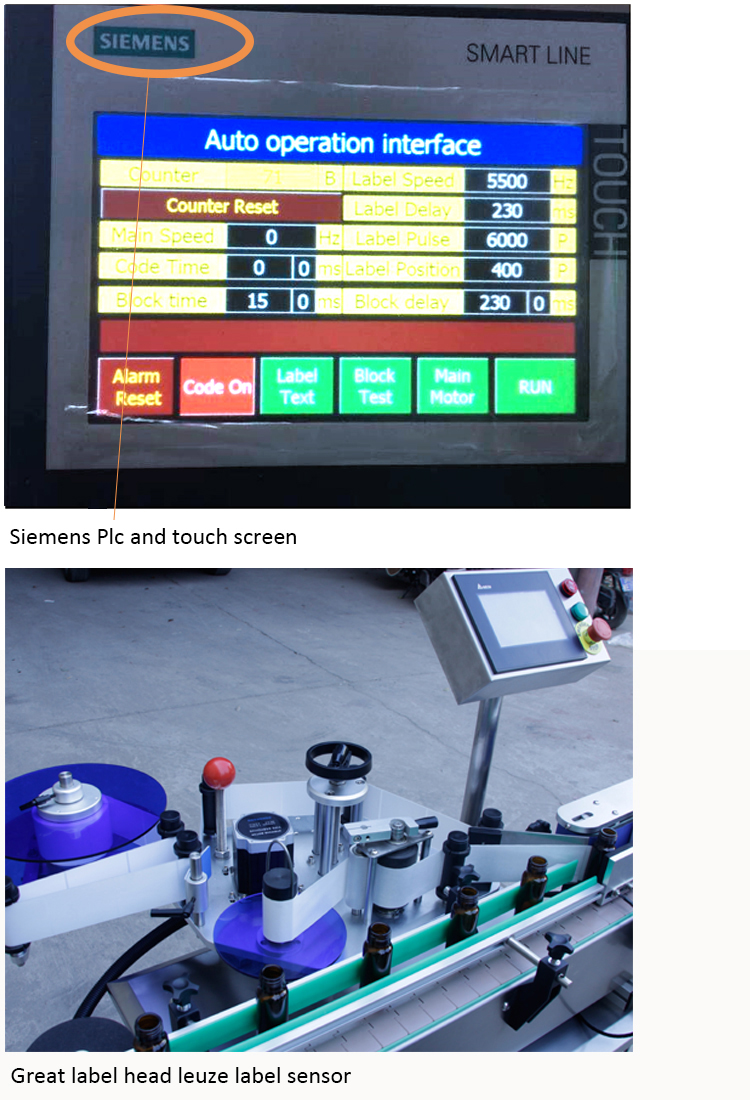

Дэлгэрэнгүй зураг

Автомат дугуй лонхны ороосон шошго

Автомат дугуй лонхны ороосон шошго

Тохиргоо Шошгоны машины эд анги
  ЗүйлТайлбарТоо хэмжээ     Санамж
1PLC1Siemens Германд үйлдвэрлэсэн
2Мэдрэгчтэй дэлгэц1Siemens Германд үйлдвэрлэсэн
3Дамжуулагч1Дельта Тайваньд үйлдвэрлэв
4DC24V цахилгаан эх үүсвэр1Дельта Тайваньд үйлдвэрлэв
5Шошго мэдрэгчийг шалгаж байна1Leuze Герман хэл дээр үйлдвэрлэв
6Лонхны мэдрэгчийг шалгаж байна1 Keyence Японд үйлдвэрлэв
7Оптик1Keyence Японд үйлдвэрлэв
8ЗУРАГ Мотор, жолооч1ШИНЖЖЭЭНИЙ ДУУЛГА
9ХӨДӨЛГӨӨН1SCHNIDER FRANCE
10Онцгой байдлын шилжүүлэгч1SCHNIDER FRANCE





1 жилийн үнэгүй сэлбэг
1бүс өмссөн2 ширхэг
2багаж хэрэгсэл1 багц

Автомат дугуй лонхны ороосон шошго

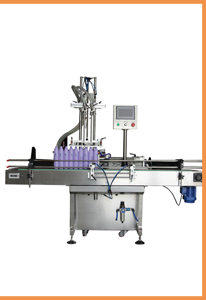

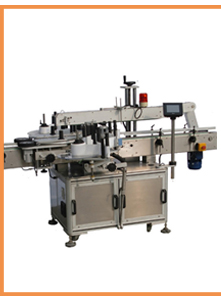

Холбоотой бүтээгдэхүүн



Автомат дугуй лонхны ороосон шошгоАвтомат дугуй лонхны ороосон шошгоАвтомат дугуй лонхны ороосон шошго

Бидний үйлчилгээ

Суулгах ба дебаг хийх
- Шаардлагатай бол бид худалдан авагчийн байранд тоног төхөөрөмжийг суурилуулах, дибаг хийх ажлыг гүйцэтгэх инженерүүдийг илгээнэ.
- Олон улсын хоёр талын нислэгийн тийз, байр, хоол хүнс, тээвэр, эмчилгээний зардлыг инженерээс захиалагч төлнө.
- Дебаг хийх ердийн хугацаа 3-7 хоног байх ба худалдан авагч нь нэг инженерид өдөрт 80 доллар төлнө.
- Хэрэв үйлчлүүлэгч дээр дурдсан зүйлийг шаарддаггүй бол үйлчлүүлэгч манай үйлдвэрт галт тэрэг сургах хэрэгтэй. Суулгахаас өмнө үйлчлүүлэгч эхлээд үйл ажиллагааны зааврыг унших хэрэгтэй. Үүний зэрэгцээ бид үйлчлүүлэгчдэд үйл ажиллагааны видео бичлэгийг санал болгох болно.

Сургалт
- Бид машин сургалтын системийг санал болгодог; үйлчлүүлэгч манай үйлдвэрт эсвэл үйлчлүүлэгчийн ажлын байранд сургалт сонгох боломжтой. Ердийн сургалтын хугацаа 1-2 хоног байна.

Баталгаат хугацаа
- Зарсан машин нэг жилийн дараа баталгаа болно.
- Баталгаат жилд нийлүүлэгчийн чанараас болж эвдэрсэн аливаа сэлбэг хэрэгслийг үйлчлүүлэгчдэд үнэ төлбөргүй хүргэх болно. Хэрэв илгээмжийн жин 500 граммаас дээш байвал барааны төлбөрийг төлөх шаардлагатай болно.
- Сэлбэг хэрэгслийг амархан элэгддэг. Энэ бөгж, бүс гэх мэт машиныг нэг жилийн турш ашиглах боломжтой баталгаат хугацаатай байдаггүй.

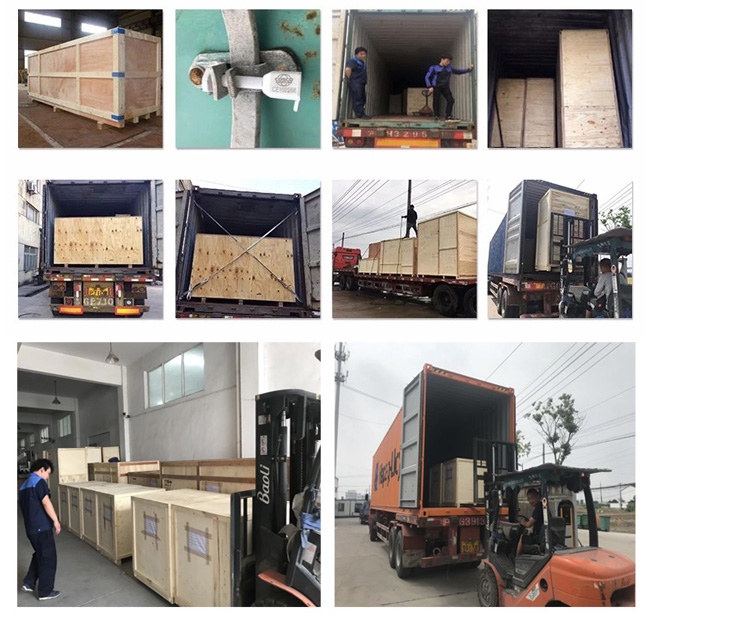

Сав баглаа боодол, хүргэлт
