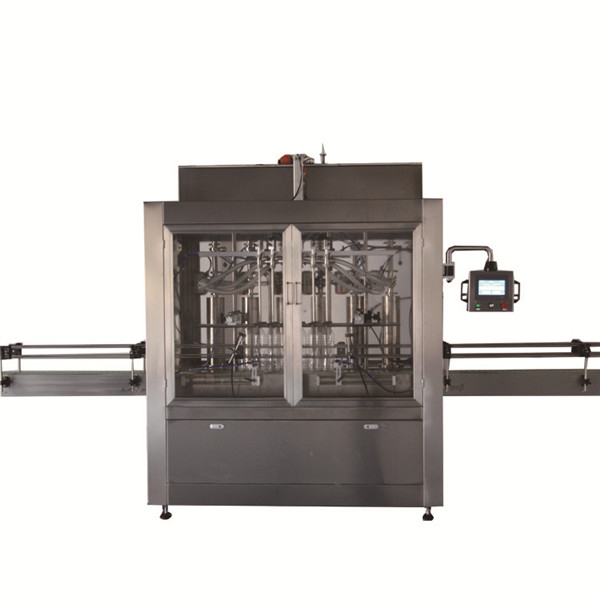

Хоёр толгойтой пневматик хэмжээст бүлүүр шингэн дүүргэх машин

Энэ хэмжээст поршений дүүргэгч нь хүнс, ундаа, хувийн арчилгаа, гоо сайхан, хөдөө аж ахуй, эм зүй, амьтан арчилгаа, химийн салбарт өргөн хэрэглэгддэг.

Хэрхэн ажилладаг:

Энэхүү цуврал дүүргэлт машин нь автомат поршений дүүргэлт машинд зориулагдсан юм. Цилиндрээр дамжуулан поршений тусламжтайгаар материалыг зурах, гадагшлуулах, дараа нь материалын урсгалыг хянах нэг талын хавхлагаар байрлуулна. Цилиндрийн цохилтыг хянах соронзон унтраалга ашиглан та дүүргэлтийн хэмжээг тохируулах боломжтой.

Гүйцэтгэл:

Энэ автомат бүлүүр дүүргэх машин нь дотоод болон гадаадад дэвшилтэт дүүргэлт машин технологийг нэвтрүүлж анхны цуврал дүүргэлт машин дээр суурилсан бөгөөд хэд хэдэн хувиргалт, шинэчлэлийг хийсэн бөгөөд үүний дараа түүний бүтэц нь илүү энгийн, боломжийн бөгөөд дүүргэх нарийвчлал сайтай юм. Материалтай харьцах хэсгүүд нь 304 зэвэрдэггүй гангаар хийгдсэн бөгөөд GMP-ийн шаардлагад нийцдэг. Хийн бүрэлдэхүүн хэсгүүдийг Герман FESTO, Тайвань Airtac, SHAKO болон бусад металл удирдлагатай пневматик бүрэлдэхүүн хэсгүүдэд хэрэглэнэ. Битүүмжлэх хэсгүүд нь полиэтрафлуороэтилен материал ба цахиурын гель материалаар хийгдсэн бөгөөд зэврэлтэнд тэсвэртэй, хөгшрөлтийн эсрэг, өндөр температуртай, сайн битүүмжлэгдсэн гэх мэт. Хүнс, эм зүй, химийн, гоо сайхан, тос, пестицид болон бусад салбарт хэрэглэхэд тохиромжтой. хамгийн тохиромжтой дүүргэлт тоног төхөөрөмж.

Бүтээгдэхүүний онцлог

• Үйл ажиллагаа: Хяналтын самбар.
• Хагас Автомат / Тасралтгүй үйл ажиллагаа сонгодог унтраалга.
• Бүтээгдэхүүнтэй холбоотой бүх хэсгүүд нь хүнсний зэрэгтэй байдаг.
• Зэвэрдэггүй ган барилгын ажил.
• Эргэлттэй эргэдэг хавхлагын системийн загвар.
• Цахиурын гель O-бөгж систем.
• Поршений тэжээлийн хурдны тохируулга.
• Дуслын сонголт ороогүй бөгөөд суулгасан болно.
• Цэвэрлэх, арчлахад хялбар.
• Ариун цэврийн ган зэвэрдэггүй ган түргэн холбох хэрэгслүүд.
• Ажиллуулахад хялбар.
• Хийн холбох хэрэгслийг хурдан холбох / салгах.
• Хийн ажиллагааны.
• Агаарын даралтыг хэмжигчээр тохируулгын поршений хэмжээг тохируулах.
• Агаарын даралт.
• Агаарын хэрэглээ 3-5KG 0.4-0.6MPa.

Техникийн өгөгдөл

• Цахилгаан тэжээлийн хүчдэл: 220в
• Эрчим хүч: 10в
• Дүүргэлтийн хэмжээ: 100-1000мл
• Толгойг дүүргэх: давхар толгой
• Агаарын даралтыг тогтоосон: 0.4-0.6MPa
• Дүүргэлтийн хурд: 20-60 шил / мин
• Дүүргэлтийн нарийвчлал: ± 0.5% - ± 1%
• Жин: 44кг (96.8лб)
• Хурд: Ойролцоогоор 2-50 r / min
• Нарийвчлал: ≤ ± 1%
• Машины хэмжээ: 1150 × 680 × 550mm (45.26 "× 17.98" × 21.65 ")
• Багцын хэмжээ: 1160 × 550 х 335 мм (45.67 "21.65" 13.19 ")

Багц

• 1 × үндсэн нэгж
• 1 × Англи хэлний зааварчилгааны гарын авлага
• 1 × Сав баглаа боодлын жагсаалт
• 1 × Бүтээгдэхүүний гэрчилгээ
• 1 × Зургаан өнцөгт эрэг чангалах түлхүүр (1.5,2.5,3,4.5)
• 1 × Битүүмжлэх бөгжний багц (O төрөл, чиглэл)
• 1 × "+" халив
• 1 × "-" халив

Аюулгүй байдал:

• Цахилгаан хангамж, хийн эх үүсвэрийг заалтуудын дагуу ашиглаарай, та хийн эх үүсвэрийн тогтвортой байдлыг тасралтгүй ажиллах нөхцөлд хадгалах ёстой бөгөөд энэ нь хэт өндөр, хэт бага байж болохгүй. (Хийн дэлбэрэлтээс хамгаалах дүүргэгч машиныг цахилгаангүйгээр ашигладаг.)
• Нэгжийг задлах, засварлахаас өмнө агаарын хангамж, хүчийг унтраахаа мартуузай.
• Машины арын талыг (хяналтын товчлуурын ойролцоо), цахилгааны хяналтын хэсгүүдээр тоноглогдсон өлгүүрийн доод хэсгийг байрлуулна. Ямар ч нөхцөлд та гол биеийг шууд угааж чадахгүй, эс тэгвэл цахилгаан цочрол, цахилгаан хяналтын бүрэлдэхүүн хэсгүүдийн эвдрэл гарах болно.
• Цахилгаан цочролоос урьдчилан сэргийлэхийн тулд машин нь сайн газардуулах төхөөрөмжтэй тул машинаа газардуулгатай эсвэл шууд машины биеийн газардуулгын тохиргоогоор тоноглоно уу.
• Цахилгааны унтраалгыг унтраасны дараа хэлхээний цахилгаан хяналтын хэсэг нь хүчдэл хэвээр байна. хэлхээний эвдрэлийг хянахдаа цахилгааны утсыг салгахаа мартуузай.
• Ажиллаж байх үед таны нүд бөглөх толгойтой ойрхон байж болохгүй, мөн хувийн аюулгүй байдалд анхаарлаа хандуулаарай.
• Ажиллах явцад та цилиндрийн төв тэнхлэг дээр гараа тавьж чадахгүй, гартаа анхаарлаа хандуулаарай.
• Бэлтгэхээс өмнө материалыг ашиглахдаа машинаа угааж цэвэрлэж, цэвэр усаар цэвэрлэж, тос, гаднах материалын холилдохоос сэргийлж, материалын хог хаягдал, машинд гэмтэл учруулахаас зайлсхийх хэрэгтэй.

Ажилд дараахь хүчин зүйлс нөлөөлдөг.

• Дүүргэлтийн нарийвчлалд нөлөөлөх хүчин зүйлүүд: гараар шахсан агаарын тогтвортой байдал, материалын жигд байдал, бөглөх хурд.
• Шатах хурданд нөлөөлдөг хүчин зүйлүүд: материалын наалдамхай чанар, цилиндрийн хэмжээ, цорго хэмжээ, операторын чадвар.
• Машин нь хоёр аргаар, хөл солих, тасралтгүй автомат дүүргэлттэй, дүүргэх хоёр аргыг дур зоргоороо сольж болно. Эхэндээ хөл солих шилийг ашиглахыг зөвлөж байна.
